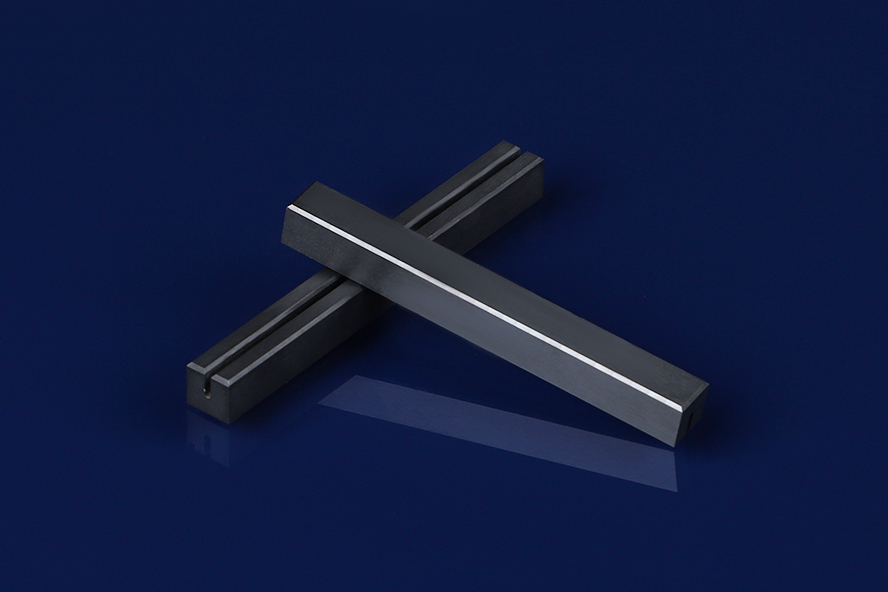

大尺寸氣浮碳化硅陶瓷導軌

大尺寸氣浮碳化硅陶瓷導軌是什么？

大尺寸氣浮碳化硅（SiC）陶瓷導軌是用高剛性、高硬度的硅化物陶瓷制成的線性導軌或平面基座，配合氣體靜壓/氣體動壓（氣?。┹S承工作，形成微米級甚至亞微米的無接觸運動平臺，常用于超高精度運動與定位系統（如光刻、檢測與精密量測等）

組成和結構

材料類型：常見為 sintered SiC（致密燒結 SiC）、silicon-infiltrated SiC (SiSiC) 或 reaction-bonded SiC (RB-SiC)。不同制法影響密度、強度、熱特性與表面可加工性。

導軌形態：可做為長直導軌、寬平面光學平臺或帶微槽/孔的氣浮面（用于分布氣膜與節流）。

氣浮要素：氣膜由導軌表面的精密孔/槽或外部節流器（或多孔陶瓷限制器）產生；氣源、預壓力與節流設計決定氣膜剛性與承載能力。

輔助結構：通常會有金屬嵌件（螺紋/定位銷）、金屬化界面或粘接面以便安裝/對準。

為什么用碳化硅？

高剛性、高模量：靜態/動態剛性好，能提高共振頻率與響應速度。

高硬度，耐磨損：氣浮場合雖無接觸，但長期使用與意外接觸時耐損傷。

熱穩定性好：SiC 熱導率與熱膨脹特性優于普通陶瓷，利于維持定位穩定。

化學惰性、真空兼容：適合潔凈室或高/超高真空（依據材料等級與后處理）。

可實現大尺寸致密件：相比單晶材料更容易做大塊結構（但加工成本高）

典型應用場景

光刻機/步進臺的長行程無摩擦導軌

高精度平面掃描臺、測量臺（CMM、干涉測量）

半導體檢測與搬運系統中的無塵移動平臺

大型精密對準/拼接臺與天文/光學平臺

聯系我們

提供大尺寸氣浮碳化硅陶瓷導軌，滿足光電設備與光刻機高精度定位需求，支持定制加工，交付快，ISO 認證廠家

聯系電話：19527497983
